Apgaismojuma projektēšana un inženiertehniskās sistēmas
Apgaismojuma aprēķini DIALUX programmā, sadales skapju komplektēšana, sliežu sistēmu un ēnu profilu montāža. Iekārtu izvēle no Eiropas ražotājiem. garantija 5 gadi kapitālajam un 2 gadi kosmētiskajam remontam.
Gaisma ir fizika, nevis dekorācija
Nopirkt skaistu lustru ir tikai puse darba. Galvenais izaicinājums ir nodrošināt, lai apgaismojums atbilstu inženiertehniskajām normām attiecībā uz apgaismojuma līmeni (lx), krāsu atveides indeksu (CRI), diskomforta indeksu (UGR) un krāsu temperatūru (K). Šos parametrus nevar noteikt "uz aci" — tie jāaprēķina DIALUX programmā, ar kuru tiek projektēts apgaismojums muzejos, birojos un dzīvojamās telpās visā Eiropā.
«Slikts apgaismojums padara pat dārgu interjeru lētu.»
UN OTRĀDI: PAREIZS APRĒĶINS GLĀBJ INTERJERU AR JEBKURU BUDŽETU.
Kam nepieciešams profesionāls apgaismojuma projekts
Trīs tipiskas situācijas, kurās inženiertehniskais aprēķins atmaksājas ar rezultātu.
Dzīvokļa vai mājas remonts no nulles
Elektroinstalācija tiek izbūvēta vienu reizi — nākamajiem 25 gadiem. Pirms grīdu ieklāšanas un sienu apdares jāizlemj, kur atradīsies rozetes, slēdži, apgaismojuma izvadi un kādi būs apgaismojuma scenāriji. Projekts ir karte, pēc kuras dzīvoklis tiek būvēts jau no pirmās dienas — bez pārbūvēm un bez sienu frēzēšanas pēc flīžu ieklāšanas.
Apdare ir gatava, bet apgaismojums nedarbojas, kā vajag
Remonts jau ir pabeigts, bet vakarā dzīvoklis izskatās blāvs, lampas mirgo pie aptumšošanas, bet slēdži izrādījušies aiz skapja. Apgaismojumu iespējams uzlabot arī pēc remonta — bez sienu frēzēšanas, izmantojot virsapmetuma sliežu sistēmas un pareizi izvēlētas gaismas spuldzes.
Privātmāja ar automatizāciju
Māja 150–300 m² platībā, vairāki stāvi, klimata kontrole, videonovērošana, mūzikas zonas. Šeit nepieciešama ne tikai elektroinstalācija, bet pilnvērtīga apgaismojuma projektēšana ar digitālās vadības protokoliem (DALI, KNX), izveidojot scenārijus rītam, vakaram, viesiem un saimnieku prombūtnei.
Katrs gaismeklis ir aprēķināts
Mūsu projektos nav «gaismekļu uz aci». Katram gaismas punktam ir četri izmērāmi parametri — tos aprēķinām DIALUX programmā vēl pirms aprīkojuma iegādes. Tā ir īsta inženiertehniska apgaismojuma projektēšana.
Apgaismojuma līmenis luksos (lx)
Katram telpas tipam ir savas normas: 150 lx atpūtas zonai viesistabā, 300 lx virtuves kopējai zonai, 500 lx virtuves darba virsmai un kabinetam, 200 lx guļamistabai. Mēs aprēķinām gaismekļu jaudu un skaitu tā, lai katra zona atbilstu savai normai — ne par tumšu un ne par spilgtu.
Krāsu atveides indekss CRI (Ra)
CRI > 90 nozīmē, ka koks izskatās kā koks, nevis kā «zilgana plastmasa». Lētām LED spuldzēm CRI parasti ir 70–80, un tās vizuāli padara pat dārgu interjeru lētāku. Dzīvojamām telpām izvēlamies gaismekļus ar CRI > 90, bet grima zonām — CRI > 95.
Krāsu temperatūra (K)
2700K (silta) relaksācijai, 3000K (silti neitrāla) kā standarts dzīvojamām telpām, 4000K (balta) darba zonām un kabinetiem. Dažādu krāsu temperatūru sajaukšana vienā telpā bez loģikas rada haosu — mēs izvēlamies vienotu temperatūru vai Tunable White scenārijus.
Diskomforta indekss (UGR)
UGR < 19 ir norma, kas nodrošina, ka gaisma neapžilbina. Ja spilgts prožektors atrodas tieši virs dīvāna, tas apžilbinās acis. Mēs aprēķinām izkliedes leņķus (Beam Angle) un izvēlamies gaismekļus ar dziļi iegremdētu gaismas avotu (Dark Light), lai gaismas būtu daudz, bet pats avots nebūtu redzams.
Kas ietilpst apgaismojuma projektēšanā
Projekts tiek izstrādāts kā strukturēts dokumentācijas komplekts. Atkarībā no izvēlētā tarifa klients saņem elektroinstalācijas pamatplānu, apgaismojuma dizainu ar DIALUX aprēķinu vai pilnu risinājumu ar digitālo vadību.
Elektroinstalācijas un vājstrāvu plāns
Rozešu un slēdžu izvietojuma plāns, piesaistīts mēbelēm un lietošanas scenārijiem. Apgaismojuma izvadu izvietojums (bez gaismas dizaina). Ieslēgšanas grupu shēma. Vājstrāvu tīklu shēma: internets, TV, videonovērošana un akustiskās sistēmas.
DIALUX gaismas aprēķins
Apgaismojuma pārbaude atbilstoši normām (lx). Telpas 3D modelēšana ar reāliem gaismekļiem. False Color apgaismojuma karte parāda tumšās un pārgaismotās zonas vēl pirms aprīkojuma iegādes. Gaismekļu un barošanas bloku specifikācija.
Apgaismojuma scenāriji
Dažādu apgaismojuma scenāriju projektēšana: vispārējais apgaismojums, akcentu gaisma, nakts režīms, kino režīms, viesu uzņemšana. Katrs scenārijs tiek piesaistīts noteiktām gaismekļu grupām un konkrētai pogai vai sensoram vadības sistēmā.
Push Dim, DALI, KNX
Projektējam trīs viedās apgaismojuma vadības līmeņus. Push Dim — spilgtuma regulēšana ar parastu JUNG vai Schneider slēdzi bez lietotnēm. DALI — digitāls protokols ar katra gaismekļa individuālu adresēšanu un mirgošanas brīvu regulēšanu. KNX — pilnīga mājas automatizācija (gaisma, klimats, žalūzijas). Risinājums tiek izvēlēts atbilstoši objektam un uzdevumam.
Sadales skapja komplektēšana
Slodžu grupu aprēķins, automātslēdžu un diferenciālās aizsardzības ierīču (ABB, Schneider Electric) izvēle, sprieguma releji aizsardzībai pret pārspriegumiem. Sadales skapis tiek komplektēts darbnīcā, nevis objektā — tas nodrošina kvalitatīvāku montāžu un kontroli. Piemērots mūsdienīga dzīvokļa slodzēm: indukcijas plīts, cepeškrāsns, elektroauto uzlāde, klimata kontrole.
Aprīkojuma specifikācijas
Gaismekļu, spuldžu, mehānismu un kabeļu saraksti ar artikuliem un daudzumiem. Pēc šīm specifikācijām klients var iegādāties aprīkojumu patstāvīgi, pie mums vai pie mūsu partneriem. Visi norādītie artikuli ir reāli pieejami Latvijas un Eiropas tirgū.
DIALUX: aprēķinām, nevis minam
DIALUX ir profesionāla apgaismojuma aprēķinu programma, kas izstrādāta Vācijā. Ar to projektē apgaismojumu muzejos, birojos, operāciju zālēs un dzīvojamās telpās visā Eiropā. Anna ar DIALUX strādā jau 25 gadus — visus aprēķinus veic personīgi, nevis uztic studentiem vai ārštata speciālistiem.
-
✓
Precīza apgaismojuma karte (lx) katrai zonai
Redzam, kur būs 300 lx, kur 150 lx un kur radīsies «tumšā zona» — vēl pirms gaismekļu iegādes
-
✓

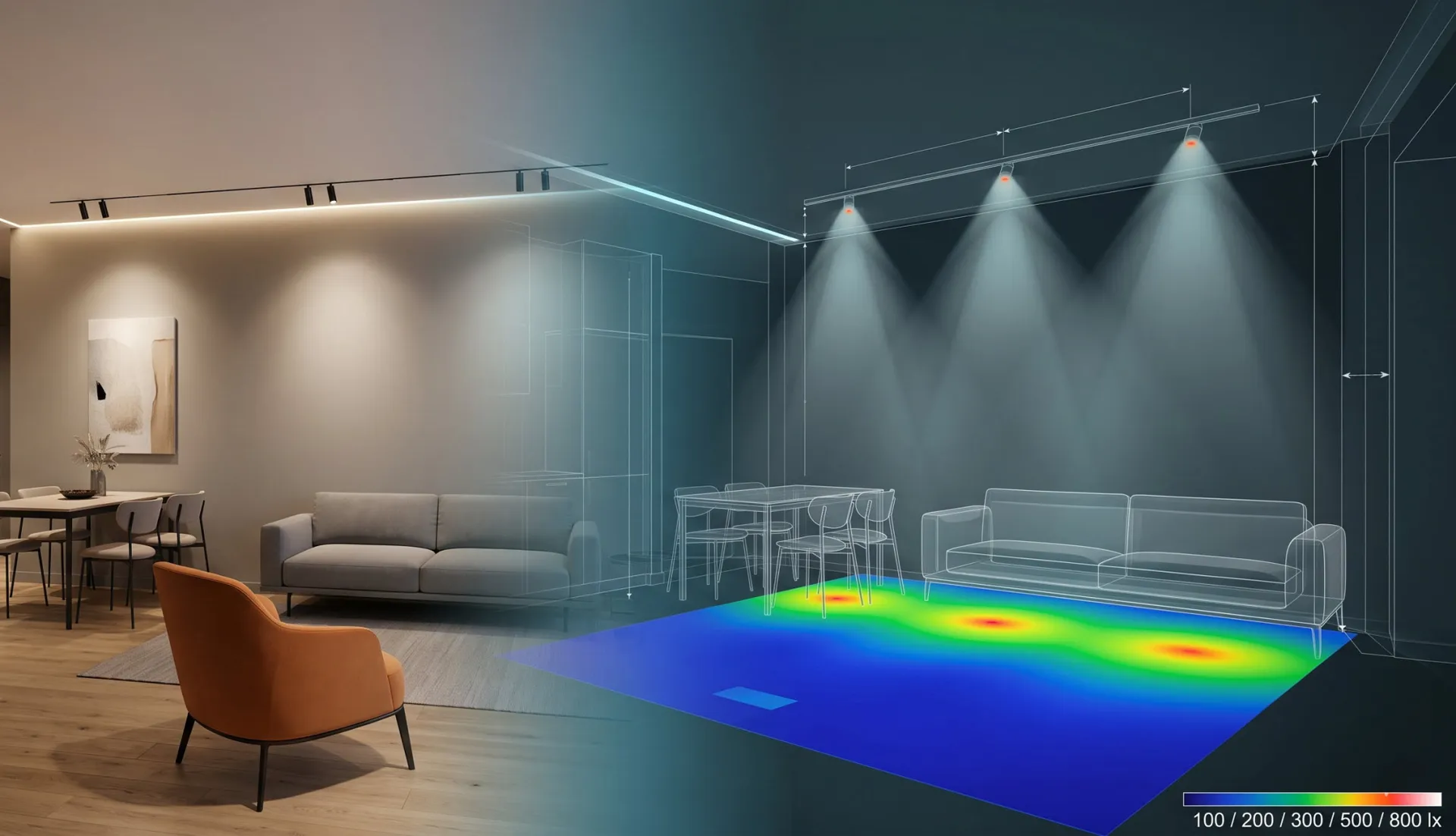

False Color Rendering krāsu karte
Apgaismojuma līmenis tiek attēlots krāsu skalā — uzreiz ir skaidrs, ko un kur nepieciešams koriģēt
-
✓
Precīzs aprīkojuma budžets
Specifikācija parāda faktisko prožektoru skaitu, LED lentes metrus un lampu tipus — bez pārmaksas «katram gadījumam»
Projektēšanas izmaksas
Trīs tarifi: tikai elektroinstalācija, tikai apgaismojuma dizains ar DIALUX vai pilns inženiertehniskais komplekss. Visas cenas norādītas bez PVN (standarta likme — 21%).
Tehniskais plāns
Tikai 220 V elektroinstalācija
- ✓ Rozešu un slēdžu izvietojuma plāns
- ✓ Apgaismojuma izvadu izvietojums (bez apgaismojuma dizaina)
- ✓ Ieslēgšanas grupu shēma
- ✓ Vājstrāvu tīklu shēma (internets, TV, videonovērošana)
- ✓ Rāmju un mehānismu specifikācija
Apgaismojuma dizains
Tikai apgaismojums un DIALUX
- ✓ DIALUX apgaismojuma aprēķins (lx normu pārbaude)
- ✓ 3D modelēšana: ēnu un gaismas laukumu vizualizācija
- ✓ Aprīkojuma izvēle: sliežu sistēmas, LED līnijas, lustras
- ✓ Artikuli un barošanas bloku specifikācija
- ✓ False Color karte pa zonām
Pilns komplekss
Elektroinstalācija + apgaismojums + DIALUX
- ✓ Elektroinstalācijas tehniskais plāns (viss no 1. tarifa)
- ✓ Apgaismojuma dizains ar DIALUX (viss no 2. tarifa)
- ✓ Sinhronizācija: slēdži atbilst apgaismojuma scenārijiem
- ✓ Inženiera autoruzraudzība būvobjektā
- ✓ Scenāriju projektēšana (Push Dim / DALI / KNX pēc pieprasījuma)
Apgaismojuma izvēle un montāža
Dārgu gaismekļu iegāde ir tikai puse darba. Galvenais izaicinājums ir atrast komandu, kas pārzina montāžas tehnoloģijas: nesabojās dārgu ēnu profilu, uzstādīs stiprinājumus smagai lustrai un neatstās pēdas uz baltiem griestiem. Strādājam tīros cimdos, izmantojot putekļu nosūkšanu un profesionālus instrumentus.
Sliežu un magnētiskās sistēmas
Tiem, kuri vēlas mainīt apgaismojuma akcentus bez griestu pārbūves. Iebūvējam Eiropas ražotāju magnētiskās sliedes un virsapmetuma sliežu sistēmas tā, lai savienojumu vietas nebūtu redzamas. Precīzi aprēķinām barošanas bloku jaudu un paslēpjam tos revīzijas lūkās, lai tie nepārkarstu un būtu viegli nomaināmi.
Iebūvētais apgaismojums un ēnu līnijas
«Peldošu griestu» efekts un gaismas līnijas pa telpas perimetru. Strādājam ar Shadow Gap ēnu profiliem ģipškartonam — tā ir sarežģīta tehnoloģija, kurā parasti elektriķi uz dārgā profila atstāj špakteļlāpstiņas pēdas. Izmantojam LED lentes ar krāsu atveides indeksu CRI > 90.
Lustras un dekoratīvais apgaismojums
No minimālisma līdz smagām kristāla lustrām. Drošus stiprinājuma elementus griestos uzstādām jau melnās apdares remonta posmā, lai smaga lustra būtu droši piestiprināta un pēc gada nebūtu jāpārbūvē griesti. Noregulējam vienmērīgu aptumšošanu bez lampu mirgošanas un dūkoņas.
Izvēlamies aprīkojumu no Eiropas ražotājiem: ABB, Schneider Electric, JUNG, kā arī vadošajiem gaismekļu ražotājiem no Itālijas, Vācijas un Dānijas. Nevis būvniecības lielveikalu standarta zīmolus, bet aprīkojumu ar apstiprinātām gaismas tehniskajām īpašībām.
Nevis vārdos, bet reālos objektos
Trīs reāli scenāriji: renovācija vēsturiskā ēkā, apgaismojuma nomaiņa jau izremontētā dzīvoklī un profesionāla aptumšošana jaunajā projektā.
Dzīvoklis Rīgas klusajā centrā
Uzdevums
Veca ēka, griestu augstums pēc renovācijas — 3,2 m. Klients baidījās, ka masīvas lustras vizuāli «apēdīs» telpu un padarīs to zemāku.
Risinājums
Izstrādājām projektu ar iebūvētiem LED profiliem un atstarotu gaismu. DIALUX False Color karte apstiprināja vienmērīgu 250 lx apgaismojumu dzīvojamajās zonās bez lustrām. Gaismas līnijas pa perimetru vizuāli «pacēla» griestus par 20 cm.
Apdare jau gatava, bet apgaismojums «kā birojā»
Uzdevums
Dzīvoklis bija nesen izremontēts, taču apgaismojums bija auksts un nevienmērīgs. Lampas ar CRI 70 vizuāli padarīja dārgo apdari lētāku — koks izskatījās zilgans, bet virtuves zona atradās ēnā.
Risinājums
Bez sienu frēzēšanas un griestu pārbūves. Lampas nomainījām pret CRI 92 un vienas centrālās lustras vietā uzstādījām virsapmetuma magnētisko sliežu sistēmu. DIALUX aprēķins parādīja, ka četru gaismas punktu vietā nepieciešami astoņi. Montāža tika pabeigta divās dienās.
Profesionāla apgaismojuma vadība
Uzdevums
Klients vēlējās regulēt apgaismojuma spilgtumu bez lietotnēm un tālvadības pultīm, taču lēti PWM dimmeri no būvniecības lielveikala izraisīja lampu mirgošanu un dūkoņu.
Risinājums
Izprojektējām sistēmu ar digitālo DALI protokolu un vadību, izmantojot JUNG sienas slēdžus Push Dim režīmā. Katram gaismeklim ir individuāla adrese. Nekādu lietotņu — pie sienas ir parasts slēdzis kā ierastā dzīvoklī.
Montāžas izmaksas
Atšķirībā no projektēšanas ar fiksētiem tarifiem apgaismojuma montāžas izmaksas ir atkarīgas no pārāk daudziem mainīgajiem faktoriem, lai tās varētu apkopot vienā tabulā.
Aprēķinām individuāli
Precīzu tāmi sagatavojam pēc inženiera vizītes objektā. Montāžas izmaksas ietekmē:
Griestu tips
Ģipškartons, betons, stieptie griesti vai koks — katram materiālam ir atšķirīga montāžas sarežģītība un nepieciešamais darba laiks
Ēnu profilu konstrukcija
Taisnas līnijas, stūru savienojumi un nišas slēptajām karnīzēm prasa atšķirīgu darba apjomu
Gaismekļu svars un zīmols
Smagām lustrām nepieciešami īpaši stiprinājuma elementi, savukārt dārgu zīmolu gaismekļi prasa īpašu piesardzību
Stiprinājumu un revīzijas lūku apjoms
Sliežu sistēmām un barošanas blokiem nepieciešamas revīzijas lūkas, lai aprīkojumu vēlāk varētu nomainīt
Atbildība par apdares aprīkojumu
Gaismekļa uzstādīšana par 3000 € nozīmē citu apdrošināšanas atbildības līmeni nekā 30 € prožektora montāža
Pēc inženiera vizītes saņemsiet līgumā fiksētu tāmi. Cena līdz darbu pabeigšanai nemainās. Tāpat kā mūsu galvenajā darbības virzienā — remontā bez negaidītiem pārsteigumiem rēķinā.
Apgaismojuma aprēķini dizaineriem un arhitektiem
Ja esat interjera dizainers vai arhitekts un jūsu projektam nepieciešams DIALUX līmeņa apgaismojuma aprēķins, mēs sagatavojam šo darbu kā inženiertehnisko sadaļu jūsu projekta albumam. Mēs nekonkurējam ar jums par klientu: jūs paliekat projekta autors, bet mēs nododam jums gatavu sadaļu ar Eiropas ražotāju aprīkojuma specifikācijām.
180 m² dzīvoklis centrā
Latvijas dizaina studija izstrādāja projektu 180 m² dzīvoklim ar dārgu apdari. Pasūtītājs pieprasīja apgaismojuma tehnisko ekspertīzi atbilstoši normām un apstiprinājumu, ka izvēlētie gaismekļi darbojas kā vienota sistēma. Mēs veicām DIALUX aprēķinu ar False Color kartēm visām zonām un sagatavojām artikulu specifikāciju. Studijai nodevām gatavu projekta inženiertehnisko sadaļu.
No idejas līdz nodošanai — četri caurspīdīgi soļi
Apgaismojums bieži rada stresu nenoteiktības dēļ. Mēs novēršam haosu: jūs vienmēr zināt, kurš posms notiek pašlaik, par ko maksājat un kad būs gatavs gala rezultāts.
PROJEKTĒŠANA
Pamata tarifam — precīzs elektroinstalācijas tehniskais rasējums. Apgaismojuma dizainam — telpas DIALUX modelis, kas ļauj virtuāli «ieslēgt» gaismu un redzēt apgaismojuma karti vēl pirms aprīkojuma iegādes.
MELNĀS APDARES DARBI
Netīrākais posms, ko mēs veicam maksimāli tīri. Frēzēšana ar putekļsūcēju, kabeļu trašu izbūve, montāžas kārbu uzstādīšana un stiprinājumu sagatavošana smagām lustrām. Jūs saņemat slēpto darbu fotoatskaiti.
APRĪKOJUMA PIEGĀDE
Kamēr žūst sienas, mēs komplektējam objektu. Pasūtām JUNG un Schneider mehānismus, gaismekļus no Eiropas rūpnīcām, saliekam sadales skapi darbnīcā. Nekādu «aizmirsām nopirkt automātslēdzi» montāžas dienā.
APDARES MONTĀŽA
«Juveliera precizitātes» darbs pēc sienu krāsošanas. Dekoratīvo rāmju uzstādīšana, lustru montāža, sliežu sistēmu uzstādīšana, Push Dim / DALI scenāriju konfigurēšana. Darbu nodošana ar pieņemšanas–nodošanas akta parakstīšanu.
Trīs mūsu kompetences virzieni
Trīs virzieni ar kopīgu inženiertehnisko pieeju. Katru no tiem var pasūtīt atsevišķi vai kompleksā — mēs būvējam to, ko projektējam, un projektējam apgaismojumu tam, ko būvējam.
Tehniskais dizains
Pilns darba dokumentācijas komplekts: 8 sadaļas A–H, uzmērījumi, sienu izklājumi, inženiertehniskās shēmas, DIALUX aprēķins, specifikācijas ar artikuliem. Galvenā projektētāja — Anna, 25 gadi apgaismojuma projektēšanā.
- Bāzes pakete no 30 €/m²
- Sanitārā mezgla dizaina projekts 600 €
- Papildu moduļi: mēbeles, 3D, dekors
- Precīzs materiālu aprēķins līdz milimetram
Inženiertehniskais remonts
Dzīvokļu un māju kapitālais remonts Rīgā ar inženiertehnisku precizitāti. Visa realizācija vienas atbildības ietvaros, pārbaudīti šauras specializācijas meistari un stingra ikdienas kontrole katrā darbu posmā.
- Kapitālā remonta pieredze kopš 2000. gada
- Remonts bez priekšapmaksas (0% avanss)
- Fiksēta tāme līgumā
- 5 gadu garantija kapitālajam remontam, 2 gadi kosmētiskajam
Apgaismojums
Gaisma kā fizika, nevis dekorācija. Anna, mūsu galvenā projektētāja, ar apgaismojuma tehniku nodarbojas jau 25 gadus — mēs veidojam apgaismojumu, balstoties uz inženiertehniskiem aprēķiniem, nevis intuīciju.
- Apgaismojuma aprēķins DIALUX programmā
- Siltuma karte (False Color Rendering)
- Ēnu profili un magnētiskās sistēmas
- Smart Home risinājumi uz KNX standarta bāzes
Biežāk uzdotie jautājumi
Īsas atbildes uz konkrētiem jautājumiem par apgaismojuma projektēšanu un montāžu. Ja neatradāt meklēto, atstājiet pieteikumu — jums atbildēs inženieris.
